發布時間：2025-01-06 10:02:45 人氣：0次（cì）
一、碳纖維的規格分（fèn）類

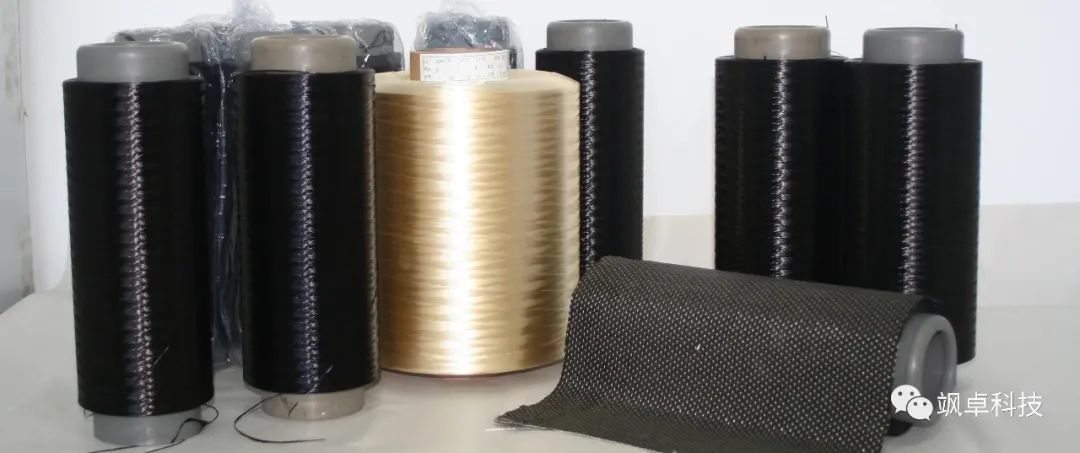

單一的碳纖維非常細（xì），隻有頭發絲的五十分之一左右。無數的碳纖維集合在一起（qǐ），可以製作成碳纖維布、碳纖維管、碳（tàn）纖維加工件等，它們在眾多領域（yù）都有廣泛的應用。
碳纖維的規格（gé）常（cháng）見的有K、T、M三種，它們都代表（biǎo）什麽意思呢？下（xià）麵小編給大家解釋一下。
1.K-絲束（shù）大小
K指（zhǐ）的是一（yī）束碳纖維中有多少根碳纖（xiān）維（wéi）單絲。1K指的（de）是一束碳纖維中有1000根單絲（sī），3K指的是一（yī）束碳纖維中有3000根單絲（sī），所以這個K，可以把它看成千這個單位。常用的有1K、3K、6K、12K。一般而言，1K、3K、6K、12K和（hé）24K的被稱為小絲束（shù）；48K、60K、80K、120K及以上的則稱為大絲束。
從強度上來看（kàn），K數越小，強度越低，但是售價上，K數小的反而貴，成反比例。由於具有（yǒu）輕量化和高強度等（děng）特點，小絲束碳纖維通常用於航空航天工業，比（bǐ）如直升機旋翼葉片、機翼組件、螺旋槳、座椅和儀（yí）表外殼等。3K和12k是最受歡迎的材料，廣泛應用於工業領域、建築、娛樂和體（tǐ）育用品。
2.T-強度
T這個型號表示的是碳纖維的強度。T值越大，強度越高（gāo），T300的強度最低，而T1000的強度是（shì）最高的。這是碳纖維（wéi）行業的領（lǐng）頭羊日本東麗公司所（suǒ）使用的碳纖維型號。常見的有T300、T600、T700、T800和T1000。T600以上，比較（jiào）高級的（de）隻生產12K以上的碳纖維，隻有（yǒu）T300等級的才有1K，3K的（de）碳纖維。
3.M-模量
M代（dài）表的是模量。也是日本東麗公司所使用（yòng）的碳纖維型（xíng）號，東麗（lì）公（gōng）司將其（qí）碳纖維產品分為標準模量級（230 GPa）、中模量級（294 GPa）和高模量級（＞350 GPa），包括（kuò）M35J、M50J、M60J，其中，M60J的模量是最大的。目前在國內民用領域絕色大部分為T係列，而M係列僅用於宇航方麵。
二、碳（tàn）纖維的種類
按照前驅體纖維類型，碳纖維可（kě）以分為：聚丙（bǐng）烯腈（PAN）基碳纖（xiān）維；瀝（lì）青基碳纖維；粘膠基碳（tàn）纖維；其他類型碳纖維（如木質素基（jī）碳纖（xiān）維、聚丙烯基碳纖維等）。
按照纖維力學性能（拉伸模量），碳纖維可以分為：超高模量碳纖維（wéi）（Ultra-high-modulus，UHM，模（mó）量＞500GPa）；高模量碳纖維（high-modulus，HM，模量350-500GPa）；中等模量碳纖維（Intermediate-modulus，IM，模（mó）量250-300GPa）；標準（zhǔn）模量碳 纖維（Standard-modulus,模量230-250GPa）；低模量碳纖維（Low modulus，LM，模量<100Gpa，抗拉強度>3.0Gpa）。
根據最終熱處理溫度，碳纖維分為：I型，高熱處理（lǐ）碳纖維（wéi）（high-heat-treatment，HTT），最終熱（rè）處理溫度在2000°C以上，可（kě）與高模量型碳纖維（wéi）相關聯；II 型（xíng），中間熱（rè）處理碳纖維 (intermediate-heat-treatment，IHT)，最（zuì）終熱處理溫度在 1500°C 左右或以上，可以與高強度（dù）型碳纖維相關聯；III 型，低熱處理碳纖維，最（zuì）終熱處理溫度不超過（guò） 1000°C。這些是低模量和低強度碳纖維材料。
三、主流（liú）碳纖維的製備技術
市場上90%以上碳纖維（wéi）以PAN基碳纖維為主。PAN基碳纖維的生產工藝主要包括（kuò）原絲生產和原（yuán）絲碳（tàn）化兩（liǎng）個（gè）過程:首先通過丙（bǐng）烯腈聚合（hé）和紡紗等一係列工藝加工成被稱為“母體“的聚丙烯腈纖維或原絲， 將這些原（yuán）絲放入氧化爐中在200到300℃進行氧化，還要在碳化爐中，在溫度（dù）為（wéi）1000到2000℃下進行碳化（huà）等工（gōng）序製成碳（tàn）纖維（wéi）。

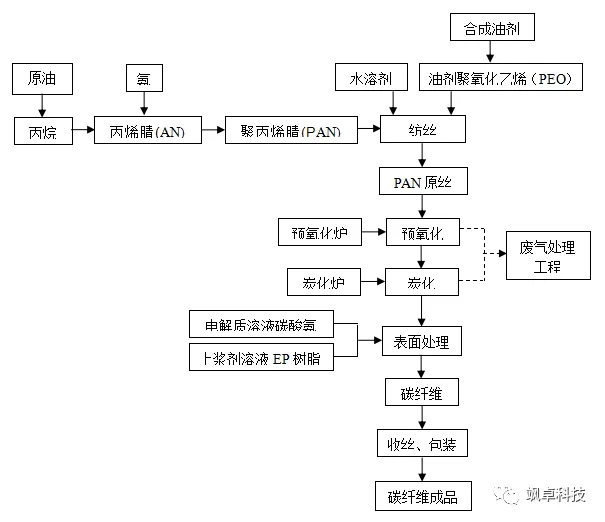

碳纖維生產工藝流程

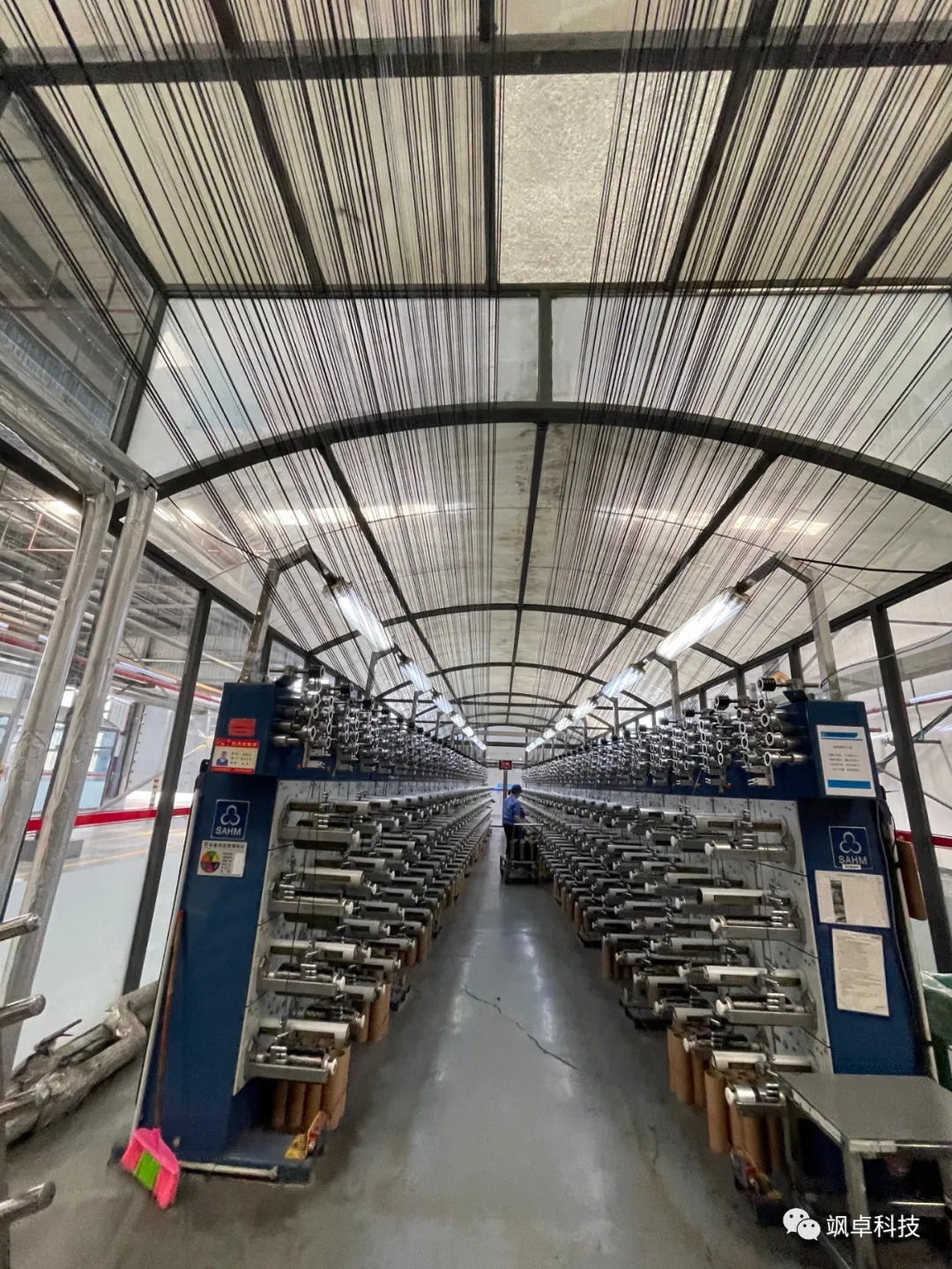

碳纖維生產車間

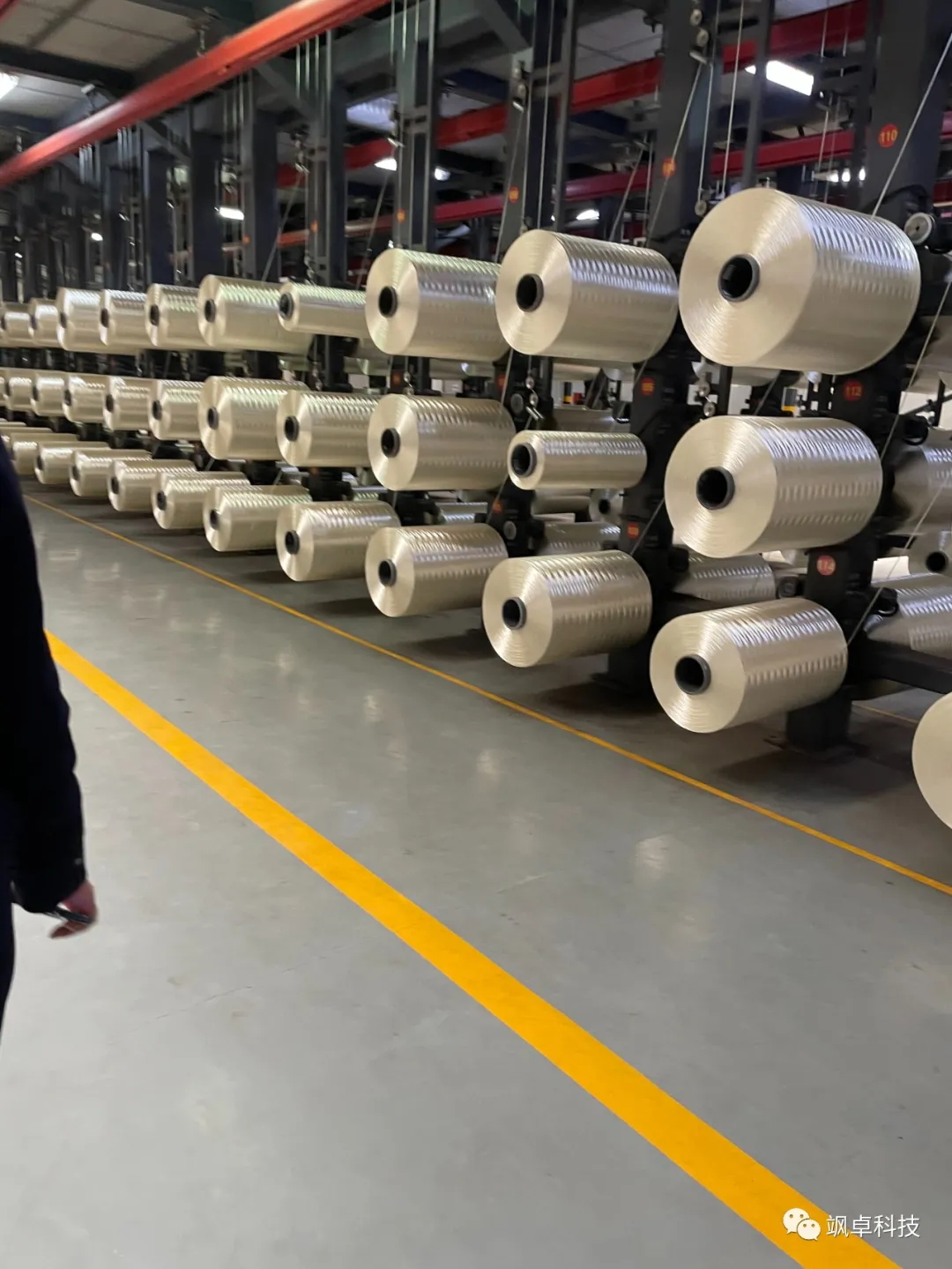

碳纖維前（qián）驅體PAN原絲
